yb300柱塞泵結構
創始人
2025-08-26 10:03:14
0次
YB300 柱塞泵屬于液壓驅動雙缸雙作用的陶瓷柱塞泵。其結構主要由以下部分組成：
電氣箱部分：用于控制泵的運行，包含各種電氣元件和控制系統，可實現對泵的啟動、停止、調速、調壓等功能的控制，確保泵按照設定的參數穩定運行。
油箱部分：由油箱、油泵、集成塊等零部件組成。油箱用于儲存液壓油，油泵將液壓油從油箱中抽出并加壓，為系統提供動力，集成塊則集成了各種液壓閥，用于控制液壓油的流向、壓力和流量等。此外，液壓油回路中設有冷卻器，可通過水冷卻油溫，保證液壓系統在合適的溫度范圍內工作。

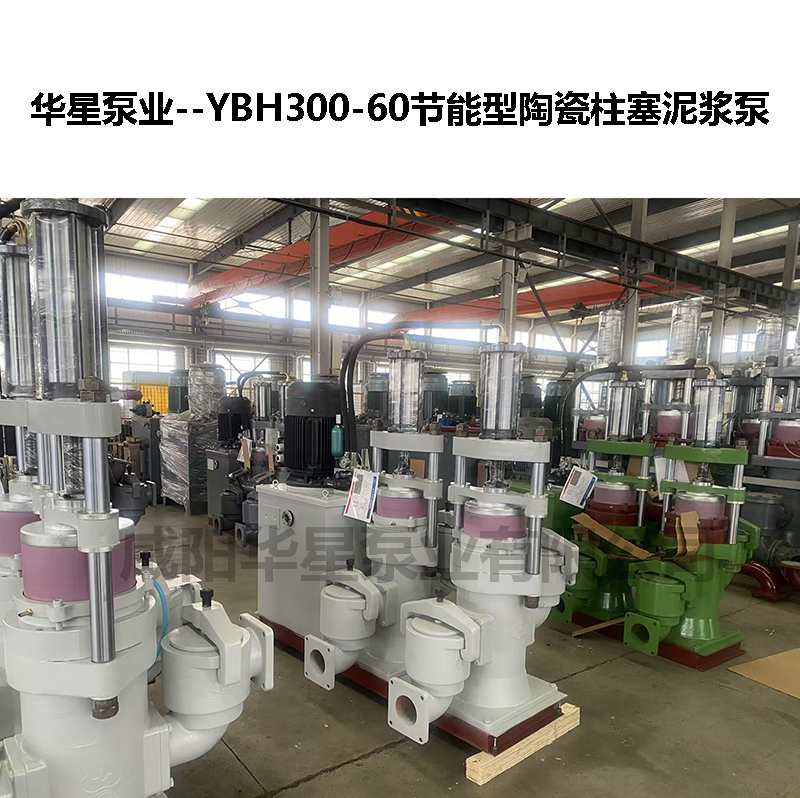

咸陽華星泵業有限公司生產的yb300柱塞泵在客戶使用現場
動力油缸部分：動力油缸與柱塞泵通過導向桿、活塞桿及橫梁連成一體。動力油缸內的活塞在液壓油的作用下做往復運動，通過活塞桿帶動陶瓷柱塞運動。作為主機部分液壓傳動系統中的換向架、單向行程閥(補油閥)及撞鐵附與主機上，其中換向架用于改變液壓油的流向，使活塞能夠往復運動，單向行程閥(補油閥)用于補充液壓系統中的油液，保證系統的正常運行。
咸陽華星泵業有限公司生產的yb300柱塞泵在客戶使用現場
陶瓷柱塞泵部分：由缸體、瓷質柱塞、密封填料、進出漿閥、空氣穩壓罐等部件組成。缸體是柱塞泵的工作腔，瓷質柱塞在缸體內做往復運動，實現吸漿和排漿動作。密封填料用于防止漿料泄漏，保證泵的密封性能。進出漿閥控制漿料的進出，空氣穩壓罐則用于穩定泵的輸出壓力，減少壓力波動。
